Двухосевой линейный модуль
Техническая документация (pdf), кб |
Тип TL

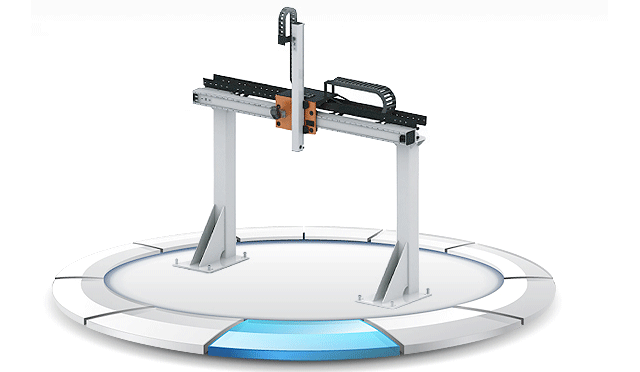

![2-осевой линейный модуль](img/tl_01_e.gif)

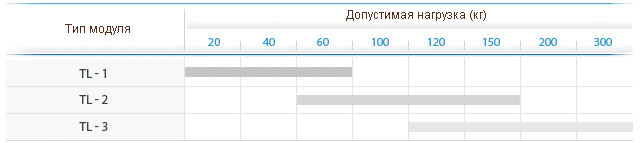

![Допустимая нагрузка (кг)](img/tl_02_table.gif)

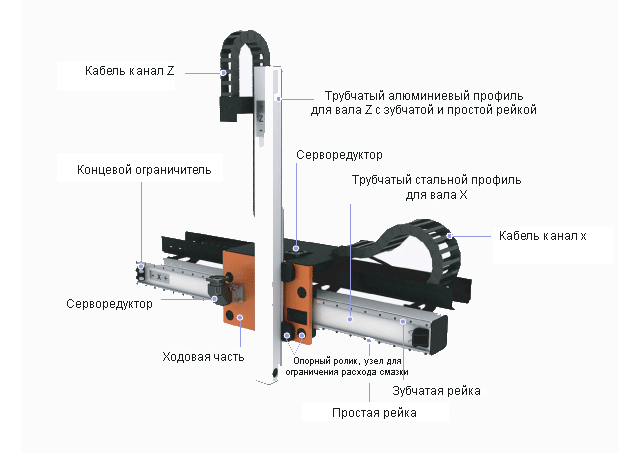

Детали продукта
![Детали продукта](img/tl_02_detail.gif)
Нагрузка и характеристики привода
TL-1
Ось | Ось X | Ось Z | |||||
Действительная полезная нагрузка | [кг] | 20 | 40 | 60 | 20 | 40 | 60 |
Номинальная скорость | [м/с] | 2,6 | 2,6 | 2,6 | 2,6 | 2,6 | 2,6 |
Максимальное ускорение | [м/с2] | 5 | 4 | 3,5 | 12 | 10 | 6 |
Передаточное число редуктора | [-] | 3:1 | 3:1 | 3:1 | 3:1 | 3:1 | 3:1 |
Частота вращения электродвигателя | [об./мин.] | 4500 | 4500 | 4500 | 4500 | 4500 | 4500 |
Воспроизводимость | [мм] | ±0,05 |
TL-2
Ось | Ось X | Ось Z | |||||
Действительная полезная нагрузка | [кг] | 60 | 100 | 150 | 60 | 100 | 150 |
Номинальная скорость | [м/с] | 3 | 3 | 3 | 3 | 3 | 3 |
Максимальное ускорение | [м/с2] | 5 | 4 | 3,5 | 10 | 7,5 | 5 |
Передаточное число редуктора | [-] | 3:1 | 3:1 | 3:1 | 3:1 | 3:1 | 3:1 |
Частота вращения электродвигателя | [об./мин.] | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
Воспроизводимость | [мм] | ±0,05 |
TL-3
Ось | Ось X | Ось Z | |||||
Действительная полезная нагрузка | [кг] | 120 | 200 | 300 | 120 | 200 | 300 |
Номинальная скорость | [м/с] | 3,3 | 3,3 | 3,3 | 3,3 | 3,3 | 3,3 |
Максимальное ускорение | [м/с2] | 6 | 5 | 4 | 8 | 6 | 3 |
Передаточное число редуктора | [-] | 3:1 | 3:1 | 3:1 | 3:1 | 3:1 | 3:1 |
Частота вращения электродвигателя | [об./мин.] | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
Воспроизводимость | [мм] | ±0,05 |
