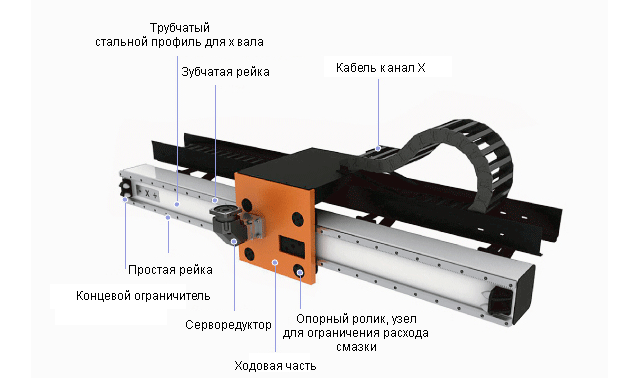

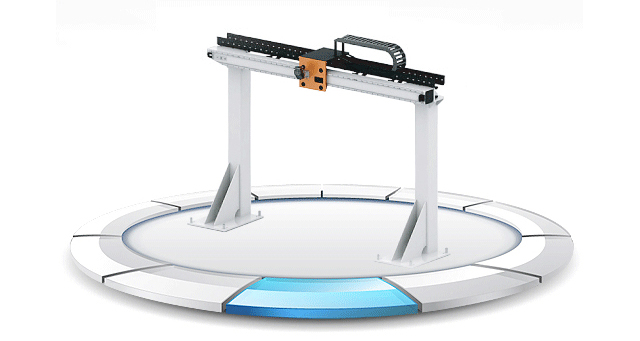

Одноосевой линейный модуль
| Техническая документация (pdf), кб |
Тип UL
Детали продукта

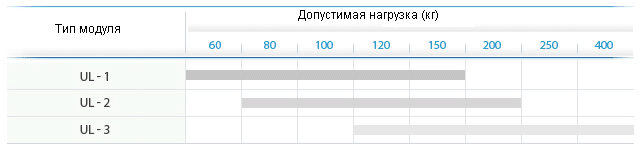

Нагрузка и характеристики привода
UL-1
| Ось | Ось X | |||
| Действительная полезная нагрузка | [кг] | 60 | 100 | 150 |
| Номинальная скорость | [м/с] | 2,6 | 2,6 | 2,6 |
| Максимальное ускорение | [м/с2] | 5 | 4 | 3 |
| Передаточное число редуктора | [-] | 3:1 | 3:1 | 3:1 |
| Частота вращения электродвигателя | [об./мин.] | 4500 | 4500 | 4500 |
| Воспроизводимость | [мм] | ±0,05 | ||
UL-2
| Ось | Ось X | |||
| Действительная полезная нагрузка | [кг] | 80 | 120 | 200 |
| Номинальная скорость | [м/с] | 3 | 3 | 3 |
| Максимальное ускорение | [м/с2] | 7 | 6 | 4,5 |
| Передаточное число редуктора | [-] | 3:1 | 3:1 | 3:1 |
| Частота вращения электродвигателя | [об./мин.] | 3000 | 3000 | 3000 |
| Воспроизводимость | [мм] | ±0,05 | ||
UL-3
| Ось | Ось X | |||
| Действительная полезная нагрузка | [кг] | 150 | 250 | 400 |
| Номинальная скорость | [м/с] | 3,3 | 3,3 | 3,3 |
| Максимальное ускорение | [м/с2] | 8 | 6 | 4,5 |
| Передаточное число редуктора | [-] | 3:1 | 3:1 | 3:1 |
| Частота вращения электродвигателя | [об./мин.] | 3000 | 3000 | 3000 |
| Воспроизводимость | [мм] | ±0,05 | ||
